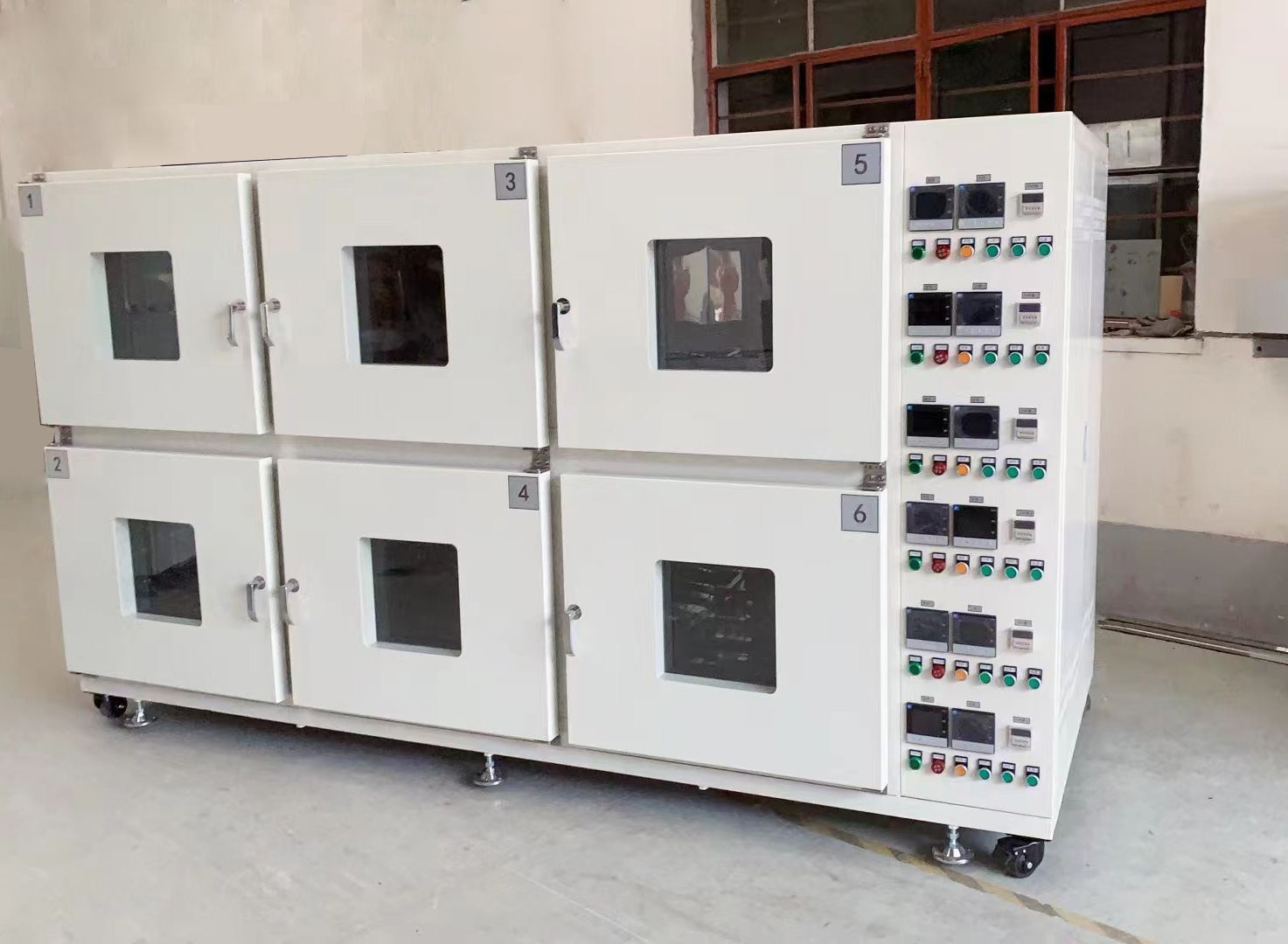

鼓风烘箱

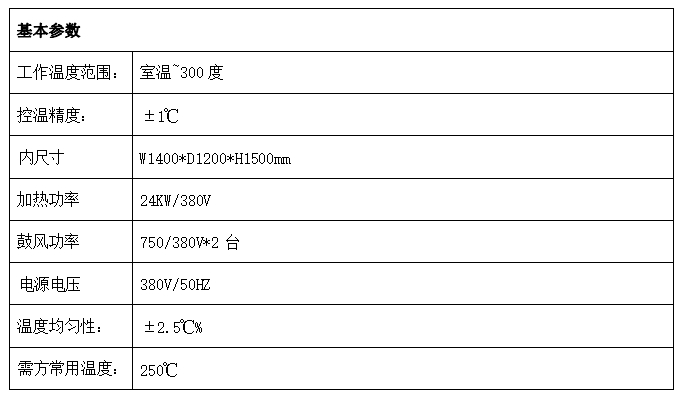

一、技术参数

二、箱体制作材料

● 机台结构概述：本设备经过左侧风道出风，右侧风道回风循环；加热元件安装 在烘箱顶部风道内（要求：加热器的位置位于侧部，要求烘干系统 内温度均匀。工作时外壳表面度应符合 JB/T 5520-91 所规定的要 求；顶部安装抽风装置，用于排出有机溶剂及小分子物）；循环电 机安装烘箱顶部，可以让电机寿命延长；电器控制箱安装在箱体左 侧。内部上下分 3 层，每层配一块不锈钢冲孔层板，每块可承重 50KG（要求：后部附设防爆口 ；内部设置三层不锈钢隔板，高度可 调）

● 箱体外壁材料：1.2mmA3 碳钢冷扎板 板金折弯焊接拼接

● 箱体风板材料：1.2mm 优质拉丝不锈钢制作

● 箱体风道材料：1.2mm 优质拉丝不锈钢制作

● 箱体框架材料：8 号槽钢和 5 号角钢、5 号方通

● 箱体增强材料：4#角钢，局部使用 2.0 钢板折弯

● 箱体底部承重框架材料：8 号槽钢

● 箱体顶部框架材料：5#角钢

● 保温层厚度及材料：100K 级高密度硅酸铝纤维填充（保温层厚度为 110mm）

● 外箱涂装材料：防锈处理后，表面喷塑，颜色为 9002

● 静音环保：设备工作无声，无水，无污染

三、门制作方式

● 门外壁材料：1.2mmA3 碳钢冷扎板 板金折弯焊接拼接

● 门内壁材料 ：1.2mm 优质拉丝不锈钢板

● 门数量：双开门

● 门厚度：110mm

● 门扣:摇杆拉手

● 门框密封材料:耐高温硅胶密封条迫紧式密封（密封性能较好）

四、开门方式

● 进气：：孔径 60mm ，2 个

● 排气：孔径 100mm ，1 个

五、鼓风系统

● 鼓风方式：：水平循环运风

● 电机装置：顶部

● 风轮材料：合金离心风叶

● 蜗壳制作：不锈钢，厂家订购

六、加热系统

● 加热元件：采用覆套式 304 不锈钢加散热片加热管，2.67KW/件，总 9 件，加 热元件总功率 24KW，连续使用寿命可达 5 万-6 万小时以上（要求： 加热装置采用防爆不锈钢管状电加热器）

● 加热元件数量：9 根

● 加热元件装置：两侧风道内，垂直安装，提高加热速度和温度均匀度

● 升温时间：升温速度每分 5-10℃ 。10 分钟内达到 45 度

测试时须知：测试点应距离内壁材料至少 120 毫米，距离门至少 100 毫米。测试时间

应在到达温度（恒温状态）后至少 15-20 分钟。

七、电器配置

● 温控仪：LED 智能数显程控温控仪,控温精度±1℃ , 带 PID 调节，自动恒温（宇 电）

● 时间设定装置：HS48S-99.99 定时装置，当温度到达设定温度时即开始计时， 当时间到达设定时间后即切断加热电源（要求：恒温定时： 0.01-99.99 小时，时间到切断加热，蜂鸣提示）

● 时间报警装置：声光报警装置，设定时间结束报警提示

● 控制电路电压:220V / 50HZ

● 测温装置：2 支 K 型温度传感装置，测温精确±1%FS（要求：温控元件采用固 态继电器组件，配备可编程 PID 温控仪，使用 E 型热电偶。温控仪 表选用 日本导 电 FP23 可编程 PID 温控调节仪 ，仪表型号： FP23-SSI-N-044050，可编写的程序不少于 20 条，每条程序不少于 20 段，PID 不少于 10 组。温控仪界面简单，操作方便，工作可靠 并具备 485 通讯接口）

● 保护系统：断路保护,电机过载保护，接地保护，超温保护（配置独立超温保 护仪，超过温度上限，自动报警并主动切断加热），缺相保护

● 断路器启动:断路器启动，有效保护所有电器元件

● 接触器：主控采用大功率固态接触器控制，采用（正泰）品牌电气

● 开关及指示灯:采用（正泰）品牌电气，不易损坏

● 通讯：预留 485 通讯接口
